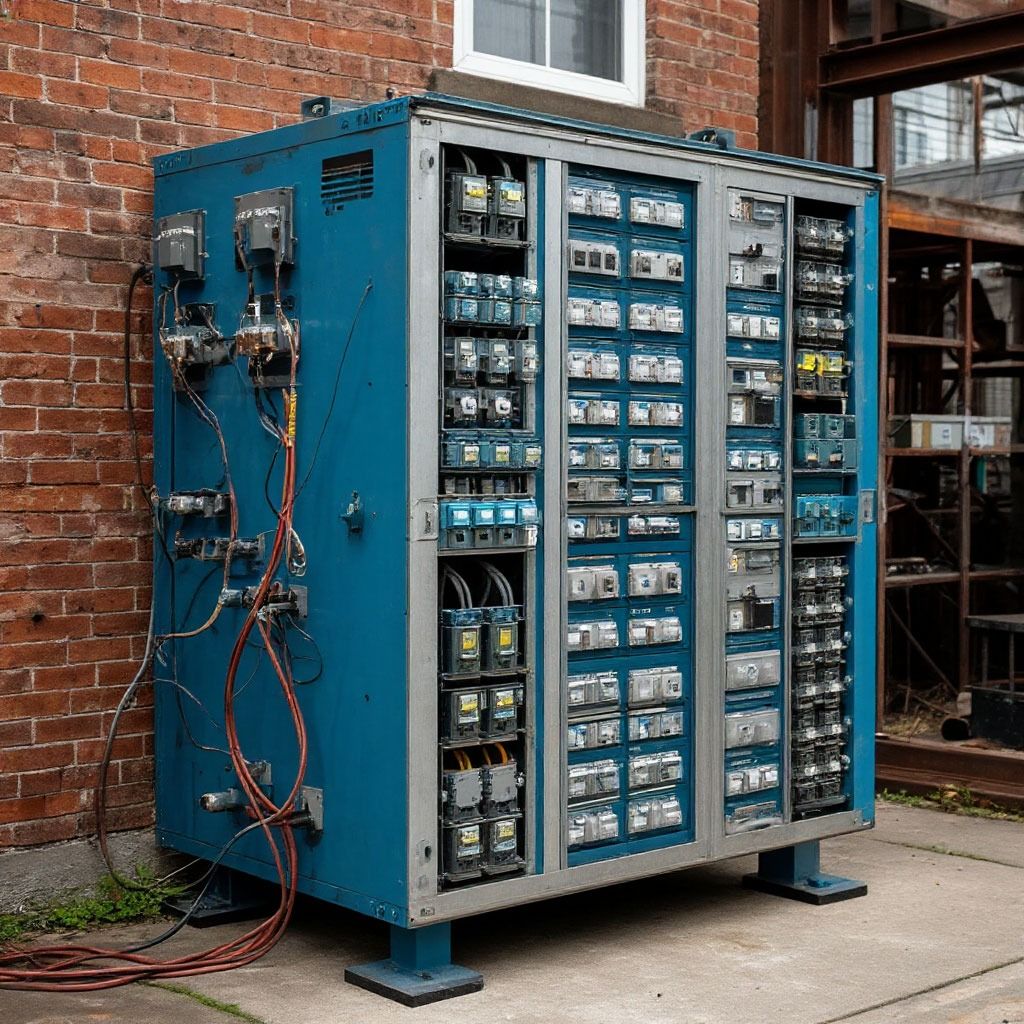

Зайдите в любой производственный цех, котельную или трансформаторную подстанцию. Откройте распределительный щит. Что вы увидите? Ровные ряды автоматов, контакторов, проводов. А теперь присмотритесь. На корпусах аппаратов — тонкий, а иногда и толстый слой серой или черной пыли.
Для большинства персонала эта пыль — просто косметический дефект. «Подумаешь, не убрались. Работает же».
Но именно под этим безобидным на первый взгляд слоем скрываются два смертельных риска для вашего оборудования: перегрев и пробой. Компания ШТОРМПРОФ провела анализ десятков аварий и готова рассказать, что на самом деле скрывает пыль на щитах и как технология безопасной сухой очистки предотвращает катастрофы.
Глава 1. Анатомия пыли: из чего состоит "тихий убийца"
Пыль в электрощите — это не гомогенное вещество. Это сложный композит, каждая частица которого работает против вас.
|
Компонент пыли |
Источник |
Чем опасен |
|---|---|---|
|
Минеральная (цемент, мел, зола) |
Стройка рядом, вентиляция |
Абразив (изнашивает контакты), гигроскопична (притягивает влагу) |
|
Металлическая (стружка, окалина) |
Сварочные работы, мехобработка |
Токопроводящая — прямой путь к короткому замыканию |
|
Органическая (мука, уголь, сажа) |
Производственная специфика |
Проводит ток (углерод), горюча |
|
Масляный аэрозоль |
Утечки из компрессоров, станков |
Склеивает пыль в корку, затрудняет теплоотвод |
|
Соли и электролиты |
Уличная пыль, химические производства |
Увеличивают токопроводимость влажной пыли в 1000 раз |
Эта «гремучая смесь» оседает на оборудовании и начинает свою разрушительную работу. И первый удар принимает на себя... температура.
Глава 2. Риск №1: Перегрев (тепловое одеяло для электроники)
Любой электрический аппарат при работе греется. Автомат на 63 ампера при номинальной нагрузке имеет температуру корпуса около 40-50°C. Контактор — до 60°C. Силовой диод — до 85°C.
Как пыль убивает теплоотвод:
Представьте, что вы надели на разгоряченного человека пуховик. Пыль — это и есть тот самый пуховик. Она оседает на радиаторах, корпусах аппаратов, обмотках пускателей.
Механизм катастрофы:
- Слой пыли толщиной всего 1 мм увеличивает тепловое сопротивление поверхности в 10-15 раз.
- Аппарат перестает отдавать тепло в окружающий воздух.
- Температура внутри корпуса начинает расти.
- Каждые +10°C сверх нормы сокращают срок службы электроники в 2 раза (правило Аррениуса).
Что происходит дальше:
- Биметаллическая пластина теплового реле срабатывает раньше времени (ложные отключения).
- Или наоборот — залипает и не срабатывает при перегрузке (пожар).
- Электролитические конденсаторы в блоках питания вздуваются и выходят из строя.
- Пластмассовые корпуса автоматов становятся хрупкими и трескаются.
Реальная ситуация: В одном из цехов металлообработки каждые 3 месяца выходили из строя частотные преобразователи. Причина — слой маслянистой пыли на радиаторах, который никто не чистил 2 года. После внедрения технологии ШТОРМПРОФ отказы прекратились.
Глава 3. Риск №2: Пробой (электрическая дорожка из грязи)
Если перегрев — это медленное убийство, то пробой — это мгновенная смерть. Иногда со вспышкой и пожаром.
Как пыль создает пробой:
В сухом состоянии многие виды пыли являются диэлектриками. Но в реальных условиях на подстанциях и в цехах есть влажность. Пыль впитывает влагу из воздуха, как губка. А растворенные в этой влаге соли и сажа делают мокрую грязь проводником тока.
Механизм пробоя по поверхности изолятора:
- Чистый изолятор имеет сопротивление поверхности > 1000 МОм.
- Слой увлажненной пыли снижает сопротивление до 1-10 МОм.
- По поверхности начинают течь токи утечки (десятки-сотни миллиампер).
- Токи утечки нагревают грязь, подсушивая дорожку.
- При достижении критического напряжения возникает поверхностное перекрытие — дуга между фазами или на землю.
Особенно опасно:
- В котельных и на пищевых производствах (высокая влажность);
- На цементных заводах (пыль + влага = токопроводящий электролит);
- На открытых распределительных устройствах (роса + солевые отложения).
Статистика: До 40% внезапных отключений воздушных линий и трансформаторов происходят не из-за внутренних дефектов, а из-за поверхностного перекрытия загрязненных изоляторов.
Глава 4. Традиционные методы: почему они не работают или опасны
Перед тем как представить решение от ШТОРМПРОФ, разберем, почему обычная уборка не спасает.
|
Метод |
Проблема |
|---|---|
|
Сдув сжатым воздухом |
Пыль поднимается в воздух и оседает снова через час. Частицы забиваются в щели контактов. Статическое электричество притягивает пыль обратно. |
|
Пылесос (обычный) |
Не удаляет маслянистую пленку. Пластмассовый корпус пылесоса создает статику. Риск повредить тонкие провода. |
|
Влажная тряпка |
Запрещена на оборудовании под напряжением! Вода + пыль = токопроводящий слой. Короткое замыкание гарантировано. |
|
Органические растворители (ацетон, бензин) |
Легковоспламеняемы! Разрушают пластик и маркировку. Токсичны. |
Глава 5. Решение: Метод безопасной сухой очистки от ШТОРМПРОФ
Компания ШТОРМПРОФ разработала технологию, которая объединяет преимущества «сухого» метода (безопасность под напряжением) и «химического» (удаление масляной пленки).
Суть метода:
Используются диэлектрические очистители в аэрозольной упаковке с длинной трубкой-насадкой.
Пошаговый алгоритм безопасной очистки:
Шаг 1. Оценка рисков
Определяется тип загрязнения и напряжение на оборудовании. Технология ШТОРМПРОФ допускает очистку под напряжением до 10 кВ и выше при соблюдении мер безопасности.
Шаг 2. Локальное нанесение
С расстояния 15-20 см струя очистителя направляется на загрязненный узел. Благодаря трубке-насадке можно точечно обработать самые труднодоступные места, не разбирая щит.
Шаг 3. Растворение грязи
Очиститель ШТОРМПРОФ проникает под слой пыли, растворяет масляную связку, и грязь буквально «отваливается» от поверхности.
Шаг 4. Эвакуация и испарение
Растворенная грязь стекает вниз. Чистящий состав полностью испаряется за 30-60 секунд. На оборудовании не остается ни влаги, ни липкой пленки, ни грязи.
Шаг 5. Антистатическая защита
Составы ШТОРМПРОФ содержат антистатические компоненты. Обработанная поверхность дольше остается чистой, так как не притягивает новую пыль.
Почему это безопасно?
|
Фактор |
Решение ШТОРМПРОФ |
|---|---|
|
Электропроводность |
Очистители имеют диэлектрическую прочность >20 кВ/мм. Не проводят ток. |
|
Воспламеняемость |
Специальные негорючие и трудновоспламеняемые составы. |
|
Воздействие на пластик |
Нейтральны к большинству конструкционных пластиков (ABS, поликарбонат, текстолит). |
|
Токсичность |
Летучи, но при проветривании безопасны. Не содержат запрещенных растворителей. |
Глава 6. Результаты внедрения технологии ШТОРМПРОФ
Предприятия, перешедшие на регулярную очистку электрощитов диэлектрическими составами ШТОРМПРОФ, фиксируют следующие изменения:
|
Показатель |
До применения |
После внедрения |
|---|---|---|
|
Температура автоматов при нагрузке |
55-65°C |
40-45°C |
|
Ложные срабатывания тепловых реле |
3-4 раза в месяц |
0-1 раз в полгода |
|
Выход из строя частотников |
2-3 в год |
0 за 2 года |
|
Внеплановые отключения по пробою |
1 раз в квартал |
Не было |
|
Периодичность обслуживания |
Каждые 3 месяца |
Раз в год |
Главный вывод: пыль — это диагноз, который лечится
Пыль на электрощитах — не косметическая проблема. Это диагностический признак того, что оборудование работает в аварийно-опасном режиме. Перегрев и риск пробоя — это реальность, скрытая под тонким серым слоем.
Компания ШТОРМПРОФ предлагает не просто «очиститель», а системное решение:
- Диэлектрические составы для работы под напряжением;
- Безопасная сухая технология без риска КЗ;
- Антистатический эффект для долгосрочного результата;
- Уничтожение масляной пленки — главной причины склеивания пыли.
Не ждите, пока перегрев расплавит автомат или грязь создаст токопроводящую дорожку. Откройте свои щиты. Посмотрите на них свежим взглядом. И закажите тестовую очистку одного секции с помощью ШТОРМПРОФ.
Разница в температуре, внешнем виде и вашем спокойствии будет очевидна.
Возьмите тепловизор. Направьте его на грязный автомат под нагрузкой, а затем — на такой же, но очищенный составом ШТОРМПРОФ. Разница в десяток градусов — это разница между надежной работой и потенциальным пожаром.
